保利珑门广场项目是佛山南海新轴线上的地标建筑，其“南国之门”的连体建筑造型为结构的实现带来挑战。瀚华作为该项目的结构设计咨询单位，在基于造价经济和结构安全的综合考虑下，探讨多个方案，最终通过系杆拱连体结构设计完美满足了立面造型和天面泳池视野需求。

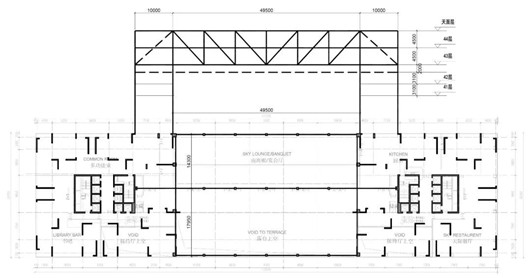

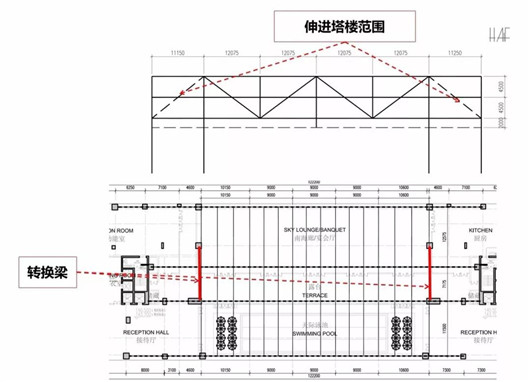

该方案建立4榀两层通高桁架连接两塔楼，具有受力明确，榀数适中，横向次梁跨度适中，连体桁架斜腹杆对称的特点，但是第二榀桁架传力不直接、第三榀桁架的斜腹杆暴露在室内对建筑会造成一定影响。

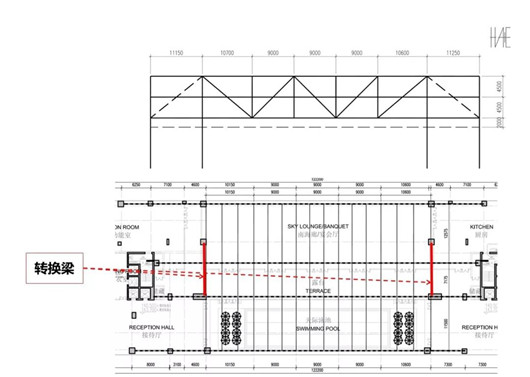

和4格通高桁架方案对比，该方案更加符合建筑模数，但是同样具有第二榀桁架传力不直接和第三榀桁架影响建筑空间的问题，并且由于新增一格，故连体桁架斜腹杆不对称。

建立3榀两层通高桁架，相较上述方案具有对建筑空间无影响（中间桁架藏在隔墙内），榀数使用较少，连体桁架斜腹杆对称的优点。但缺点为中间榀桁架传力不直接，横向次梁跨度较大。

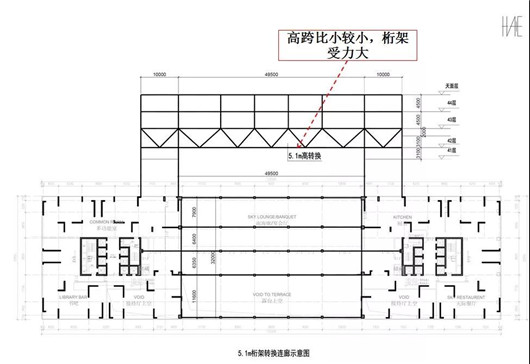

42层为连体结构下一层，通过将部分空间设置为设备层，在该层建立5榀联系两塔楼的桁架，托换上部两层框架结构连体。该方案的优点为对连体建筑内部空间和外立面均影响较小，缺点为需牺牲42层部分住宅空间，且由于桁架跨高比较大，桁架需要较高的含钢量才能满足受力、变形和舒适度要求，结构造价高。

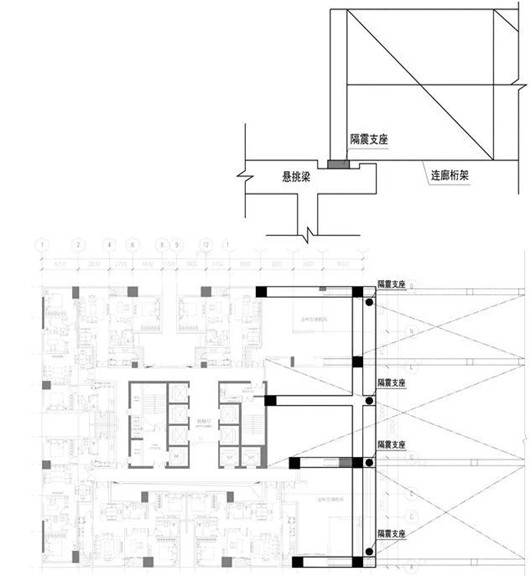

结合结构转换层，留出隔震支座空间，通过隔震支座支承连体的桁架，这一种做法可以使得塔楼的受力和变形基本独立，在水平荷载作用下受连体的影响基本可以忽略，但是由于隔震支座变形大，使防震缝较宽，所以建筑难以处理，并且隔震支座也需要定时维护。

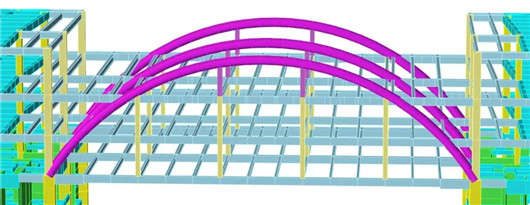

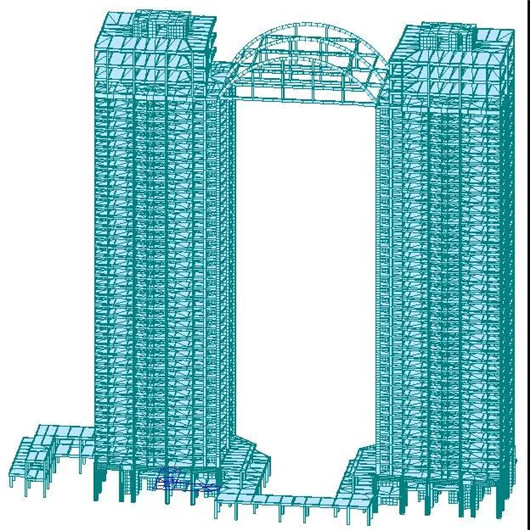

系杆拱连体结构体系是本项目中采用的方案。系杆拱结构以钢管混凝土拱肋受压、连接两端拱脚的型钢系杆受拉的拉杆拱受力特征，充分发挥钢管混凝土材料适合受压、钢材适合受拉的各自优势，相比传统的以受弯为受力特征的整体桁架或者是托换桁架大跨度结构，具有结构轻巧美观、造价经济以及能较大程度满足建筑使用功能和外观要求的优点。

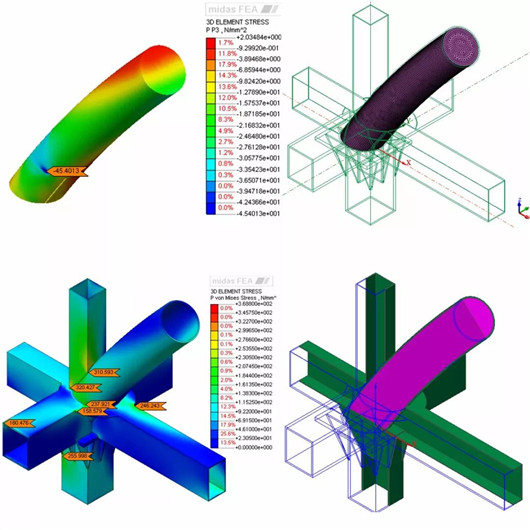

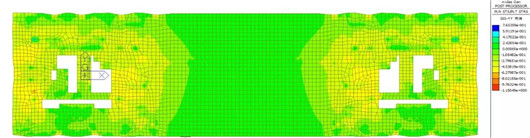

为了可以更加好的实施方案，本工程对采用的系杆拱连体结构，在受力机理和特点、整体稳定及节点的设计与分析、施工模拟及施工阶段的验算、系杆受拉伸长变形对楼盖的影响等方面，作深入详细的分析论证。

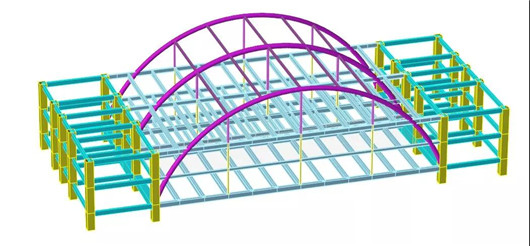

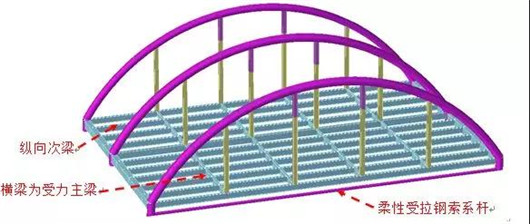

系杆拱结构三维模型图

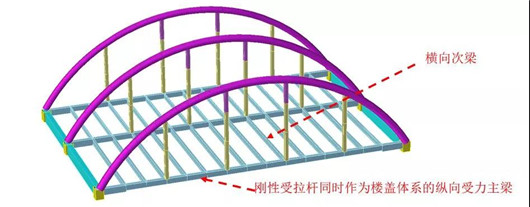

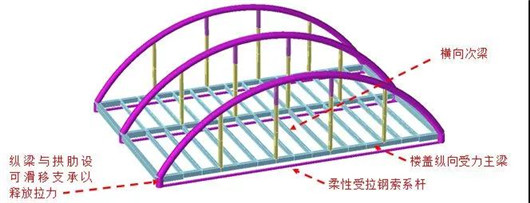

系杆拱的布置与特点
